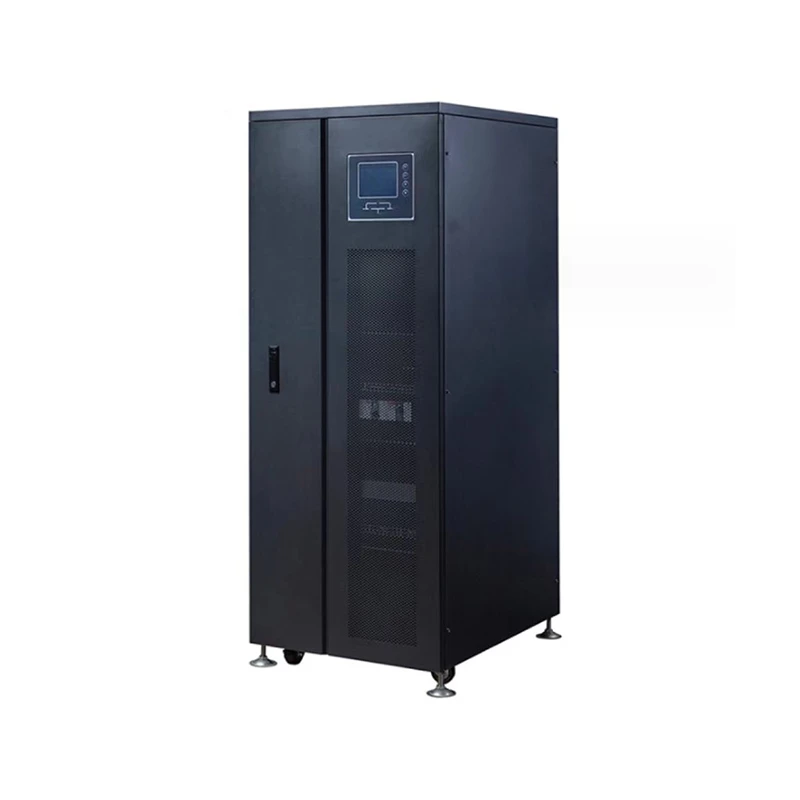

Biến tần tắt lưới 30kw

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Tổng quan về sản phẩm:

Sản phẩm có thể cung cấp khả năng bảo vệ nguồn điện đáng tin cậy cho các trung tâm dữ liệu lớn, phòng máy tính mạng cũng như các liên kết nguồn điện của các lĩnh vực như sản xuất, giao thông và năng lượng nhằm đáp ứng yêu cầu về độ tin cậy cao của người dùng đối với các bộ biến tần công suất lớn. Dựa trên công nghệ điều khiển chính xác DSP và MCU tích hợp kép, sản phẩm có thể tạo ra sóng hình sin ổn định và tinh khiết, đồng thời cung cấp khả năng bảo vệ nguồn điện an toàn và đáng tin cậy cho người dùng.

Những đặc điểm chính:

Chế độ hoạt động nâng cao

Theo dõi tần số, ổn định điện áp khóa pha, lọc nhiễu và ngăn ngừa tác động do dao động của lưới điện được thực hiện ở đầu ra của biến tần

Sự đảm bảo cung cấp điện tốt nhất cho thiết bị tải của người dùng nhờ công nghệ điều khiển véc tơ kỹ thuật số hoàn chỉnh dựa trên quá trình xử lý thời gian thực của DSP, MCU và DDC

LGBT hiệu quả (Công nghệ đảo ngược bóng bán dẫn lưỡng cực có cổng cách điện

Tính năng chuyển mạch tốc độ cao tốt, đặc tính hoạt động ở điện áp lớn và dòng điện lớn và truyền động điện áp của IGBT (IGBT thế hệ thứ năm có độ sụt điện áp bão hòa thấp hơn, hiệu suất và độ tin cậy hoạt động cao hơn.)

Khả năng thích ứng cao

Dải tần số đầu vào rộng (45Hz ~ 65Hz) giúp máy phát điện hoạt động ổn định

Khả năng tải lớn

Thích hợp cho các ứng dụng công nghiệp như máy công cụ và máy cắt dây

Màn thể hiện đáng tin, sự thể hiện đáng tin

Chức năng kiểm tra khi bật nguồn để phát hiện kịp thời và loại bỏ các mối nguy hiểm tiềm ẩn

Độ ổn định và độ tin cậy cao được đảm bảo bằng cách tích hợp các chức năng bao gồm bảo vệ quá điện áp đầu vào AC, bảo vệ đầu vào AC dưới điện áp, bảo vệ quá tải đầu ra, bảo vệ ngắn mạch, bảo vệ quá dòng, bảo vệ quá điện áp bus, bảo vệ quá nhiệt, bảo vệ lỗi quạt, lỗi nguồn điện phụ trợ bảo vệ, bảo vệ cảnh báo pin dưới điện áp, bảo vệ quá tải pin, v.v.

Chưc năng quản ly

Màn hình LCD lớn, hiển thị trực quan các trạng thái vận hành thông qua lưu đồ, biểu tượng cảm ứng thông minh, nút cảm ứng dữ liệu dạng bảng, bản ghi sự kiện, v.v.Hiển thị các thông số của biến tần bằng phương thức giao tiếp với máy tính qua giao diện RS232/RS485 với sự trợ giúp của phần mềm giám sát thông minh của biến tần.

Quản lý pin thông minh

Sạc pin thông minh: Điều chỉnh thông số sạc pin theo cấu hình pin của người dùng và chuyển đổi giữa sạc cân bằng và sạc thả nổi, sạc bù nhiệt độ và quản lý xả theo điều kiện nguồn điện, điều này có thể giúp tuổi thọ pin dài hơn và giảm bớt gánh nặng cho người quản trị

Phát hiện lỗi pin thông minh: Đo các thông số đơn lẻ, hiển thị kết quả đo trên màn hình LCD và cảnh báo và thông báo ngay lập tức cho người quản trị khi có bất kỳ lỗi pin nào

Cài đặt được cá nhân hóa:

Điều chỉnh chính xác các thông số đầu vào theo điều kiện nguồn điện đầu vào

Chỉ số kỹ thuật:

Mô hình:ED-TP-	TP-10KW	TP-20KW	TP-30KW	TP-50KW	TP-60KW	TP-80KW	TP-100KW	TP-150KW	TP-200KW
Công suất định mức	10KW	20KW	30KW	50KW	60KW	80KW	100KW	150KW	200KW
Chế độ và nguyên lý hoạt động	-PWM (điều chế độ rộng xung) dựa trên công nghệ điều khiển chính xác DSP và MCU tích hợp kép Cách ly hoàn toàn nguồn điện đầu ra

đầu vào AC
Số pha	Ba pha +N+G
Vôn	AC220V/AC380V±20%
Tính thường xuyên	50Hz/60Hz±5%
đầu vào DC
điện áp DC	DC192V/DC220V/DC240V/DC384V			DC384V
Pin nổi	13,6V của mỗi pin x số lượng pin 【Pin 13,6V×16 =217.6V】
Điện áp cắt	10,8V của mỗi pin x số lượng pin 【Pin 10,8V×16 =172.8V】
đầu ra AC
Số pha	Ba pha +N+G
Vôn	AC220V/AC380V±1% (tải ổn định)
Tính thường xuyên	50Hz/60Hz±5%(nguồn điện lưới)50Hz±0,01%(pin)
Hiệu quả	Lớn hơn hoặc bằng 90%(tải:100%)
Dạng sóng đầu ra	Sóng hình sin
THD	Tải tuyến tính:<3%;non-linear load:<5%
Điện áp tải động thoáng qua	<±5%(jump from 0 to 100%)
Thời gian phục hồi tức thời	<100ms
Thời gian chuyển đổi giữa pin và nguồn điện lưới	3S-5S			<4ms

Điện áp không cân bằng	<±3%<±1%(balanced load voltage)
Khả năng quá tải	120%,20s;>150%, 100 mili giây			125%,20s;>150%,1s
Chỉ mục hệ thống
Hiệu quả hoạt động	Lớn hơn hoặc bằng 90%(tải:100%)
Giao tiếp máy tính giao diện	RS 232/RS 485 (Bộ điều hợp mạng giám sát từ xa SNMP)
Nhiệt độ hoạt động	-10~40 độ
Độ ẩm tương đối	0-90%(không ngưng tụ)
Tiếng ồn	40-50dB			50-60dB				60-70dB
Kết cấu
Kích thước bên ngoài D×W×H(mm)	580750920			6087281475	11387951125			11389451725
Trọng lượng (Kg)	180	220	300	470	620	680	730	954	980
