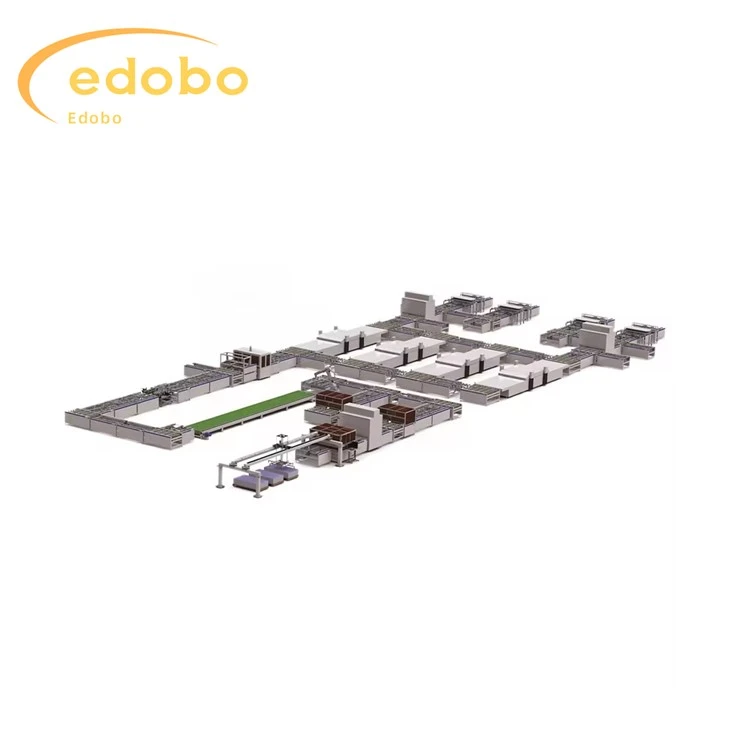

Dây chuyền sản xuất mô-đun năng lượng mặt trời 100MW-600MW

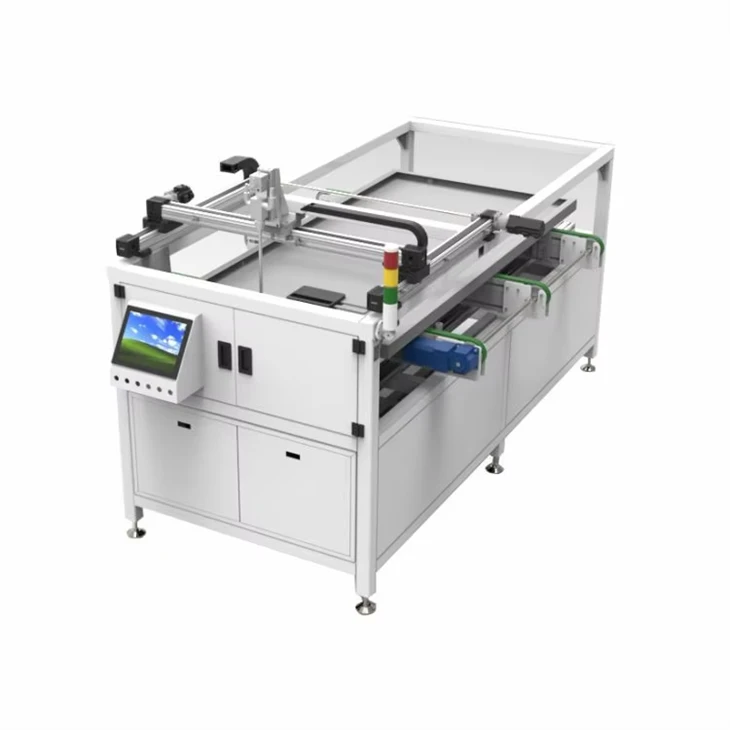

Xếp chồng lên nhau (loại cơ khí)

1. Phương pháp cấp liệu ngắn và dài, chức năng của thiết bị là sắp xếp chúng theo trình tự tương ứng. Cạnh dài của dây pin song song với cạnh dài của linh kiện. Hệ thống sắp chữ cục bộ có thể được sử dụng để sắp xếp các bộ phận 96, 72 và 60 miếng và có chức năng điều chỉnh cơ học.

2. Tự động nhận dây ắc quy, gắp dây ắc quy về vị trí cơ khí, nắn thẳng mặt kính

3. Nhận kính và EVA từ dây chuyền sản xuất. Nhấc dây ắc quy lên từ vị trí cơ khí. Đặt pin nối tiếp trên EVA theo các điện cực dương và âm. Sau khi hoàn thành tất cả các hành động, thành phần sẽ xuất ra.

4. Chuỗi pin được định vị thông qua định vị trực quan, định vị cáp quang và định vị cơ học.

1. Máy sử dụng đai đồng bộ, được điều khiển bởi mô tơ servo và được dẫn hướng bởi ray dẫn hướng tuyến tính, có ưu điểm là định vị chính xác, vận hành ổn định và tốc độ nhanh.
2. Cốc hút được làm bằng polyurethane và sẽ không để lại bất kỳ dấu vết nào trên dây pin sau khi hút.
3. Máy được trang bị nguồn điện và bảo vệ gas.
4. Máy hoàn toàn tự động và không cần can thiệp thủ công.
5. Độ chính xác định vị của chuỗi pin là ± 0,3 mm
6. Sáu dây nguồn cách nhau khoảng 1-10 milimét
7. Tương thích với nhiều dây pin, kích thước 156/182/210, 6-12 miếng
8. Ngón tay pin mặt trời chính tương thích với ngón tay 2/3/4/5

(1) Công suất dây chuyền sản xuất: 100MW{2}}MW/năm.
(2) Yêu cầu nguồn điện của thiết bị là 380V (hệ thống ba pha năm dây) và nhu cầu điện năng có thể được tìm thấy trong các thông số thiết bị của từng thiết bị. Cấu hình đường dây điện sẽ được công ty chúng tôi cung cấp riêng.
(3) Yêu cầu về khí nén cho thiết bị là 0.6-0.8MPa, khô, sạch, đáp ứng yêu cầu của dây chuyền sản xuất tự động; Các hạt bụi Nhỏ hơn hoặc bằng 1um, điểm sương áp lực nước Nhỏ hơn hoặc bằng -40 độ, dầu (kể cả hơi nước) Nhỏ hơn hoặc bằng 0.1mg/;
(4) Độ sạch của không khí trong nhà máy không được thấp hơn mức 300000 (ISO loại 8);
(5) Tốc độ truyền tải của thiết bị truyền dẫn: Thời gian chu kỳ truyền tải dưới 22 giây, đáp ứng yêu cầu công suất sản xuất 500MW/năm. Toàn bộ dây chuyền áp dụng quy định tốc độ tần số thay đổi, với tần số điều chỉnh tốc độ chính được đặt ở 30HZ và phạm vi điều chỉnh tốc độ là 0-50HZ (tốc độ cụ thể có thể được tìm thấy trong thông số thiết bị của từng thiết bị);
(6) Kích thước bên ngoài của đường dây truyền tải: Thiết bị này là thiết bị không đạt tiêu chuẩn và sơ đồ bố trí cuối cùng sẽ do Edobo Solar cung cấp;
(7) Chiều cao của dây chuyền lắp ráp và phạm vi điều chỉnh: Có sự chênh lệch độ cao nhất định giữa thiết bị riêng lẻ và bộ truyền động. Để biết kích thước bên ngoài chi tiết, vui lòng tham khảo các thông số kỹ thuật của từng thiết bị; Chiều cao của bộ truyền động thường là 950mm ± 30 mm;
(8) Đường truyền và phạm vi hoạt động của thiết bị có thể được điều chỉnh giữa các thành phần có chiều dài (1650mm-2600mm) * chiều rộng (950mm-1500mm), cho phép vận chuyển các thành phần theo nhiều phương pháp cán khác nhau.
(9) Đường truyền trơn tru và kích thước offset nhỏ hơn 10 mm;
(10) Khi thiết bị hoạt động bình thường, tỷ lệ hỏng hóc linh kiện do thiết bị và đường truyền gây ra nhỏ hơn 1/1000;
(11) Độ ồn khi vận hành thiết bị Nhỏ hơn hoặc bằng 72dBA (không bao gồm bơm nén)

1. Tế bào sử dụng định vị trực quan CCD, có ưu điểm là độ chính xác và ổn định cao;
2. Thiết bị có thể tự động nhận, tự động bố trí và tự động xuất các thành phần, bố trí là định vị chính xác;
3. Cốc hút được làm từ chất liệu silicon nhập khẩu, sẽ không để lại dấu vết trên bề mặt pin;
4. Áp dụng chế độ chuyển động cơ học ba trục (xoay 180 độ);
5. Chuyển động bên sử dụng mô-đun động cơ tuyến tính, có ưu điểm là tốc độ di chuyển nhanh, độ chính xác định vị lặp lại cao và hiệu suất ổn định, tiết kiệm thời gian đánh tổng thể;
6. Điều chỉnh thay đổi cạnh dài và ngắn thông qua cơ chế khóa nhanh, điều chỉnh nhanh chóng, đơn giản, thuận tiện và đáng tin cậy;
