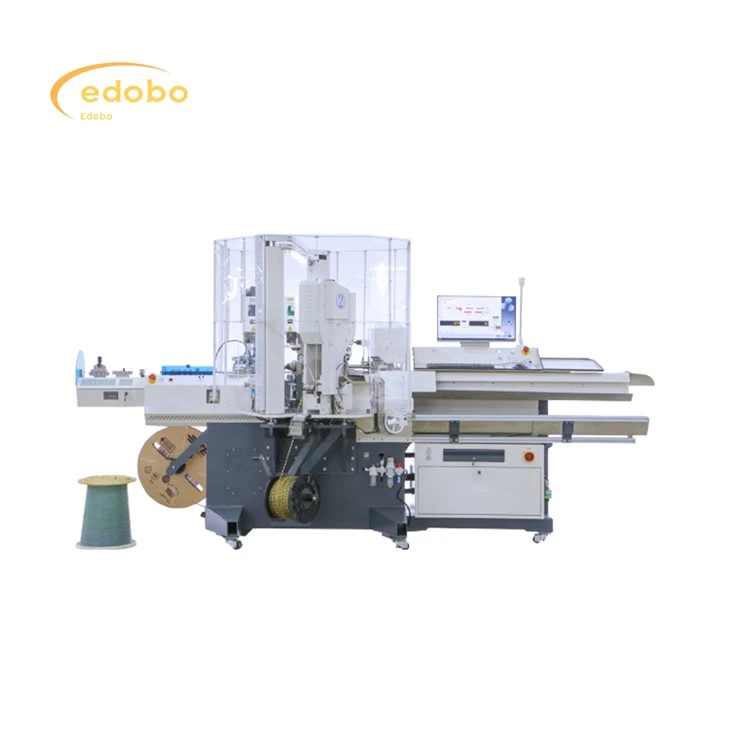

Dòng sản xuất dòng kết nối MC4 của bảng điều khiển năng lượng mặt trời

Tập hợp các đầu nối tích cực và tiêu cực

Cực âm (đầu nối nữ):

1. Nhà ở (đầu nối nữ):Bắt đầu với nhà ở đầu nối nữ.

2.O-RING INSERT vào nhà ở (đầu nối nữ):Chèn vòng chữ O vào nhà ở nữ.

3. Cấu trúc của Grommet & Collet (đầu nối nữ):Lắp ráp grommet và collet cho đầu nối nữ.

4. Lắp ráp grommet vào nhà ở (đầu nối nữ):Chèn grommet đã lắp ráp và Collet vào nhà ở nữ.

5.Cap Lắp ráp (đầu nối nữ):Gắn nắp vào vỏ đầu nối nữ.

Cực dương (đầu nối nam):

1. Nhà ở (đầu nối nam):Bắt đầu với nhà ở đầu nối nam.

2. Cấu trúc của Grommet & Collet (đầu nối nam):Lắp ráp grommet và collet cho đầu nối nam.

3. Lắp ráp grommet vào nhà ở (đầu nối nam):Chèn grommet đã lắp ráp và Collet vào nhà ở nam.

4.Cap Lắp ráp (đầu nối nam):Gắn nắp vào vỏ đầu nối nam.

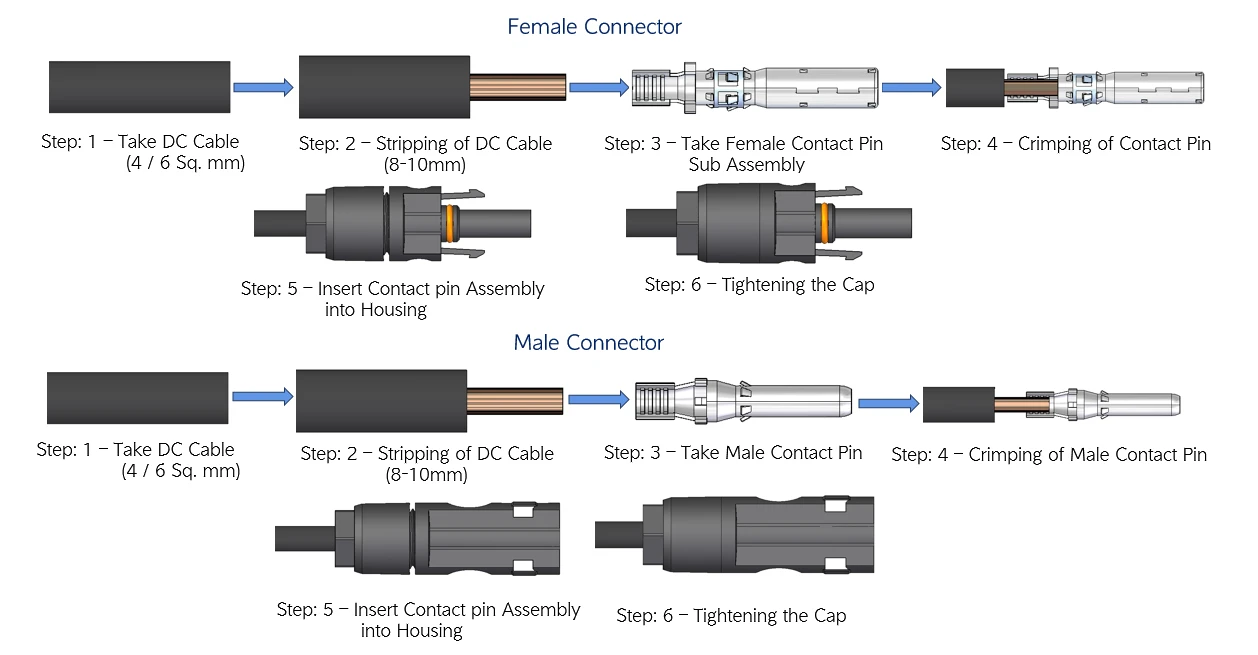

Các bước kết nối thiết bị đầu cuối chủ yếu bao gồm các bước sau:

2. Cáp DC:Chuẩn bị cáp DC.

2.Prepare cáp:Dải một chiều dài cách nhiệt từ cáp DC (dây).

3. Chọn mã PIN liên hệ:Lấy tập hợp pin tiếp xúc nữ hoặc nam

4.Crimp the liên hệ:Đặt dây bị tước vào chốt tiếp xúc và sử dụng công cụ uốn để gắn chặt chân liên lạc vào dây.

5.Insert vào nhà ở:Chèn cụm pin tiếp xúc uốn vào vỏ đầu nối.

6. TUYỆT VỜI CAP:Đảm bảo nắp lên vỏ để hoàn thành đầu nối.

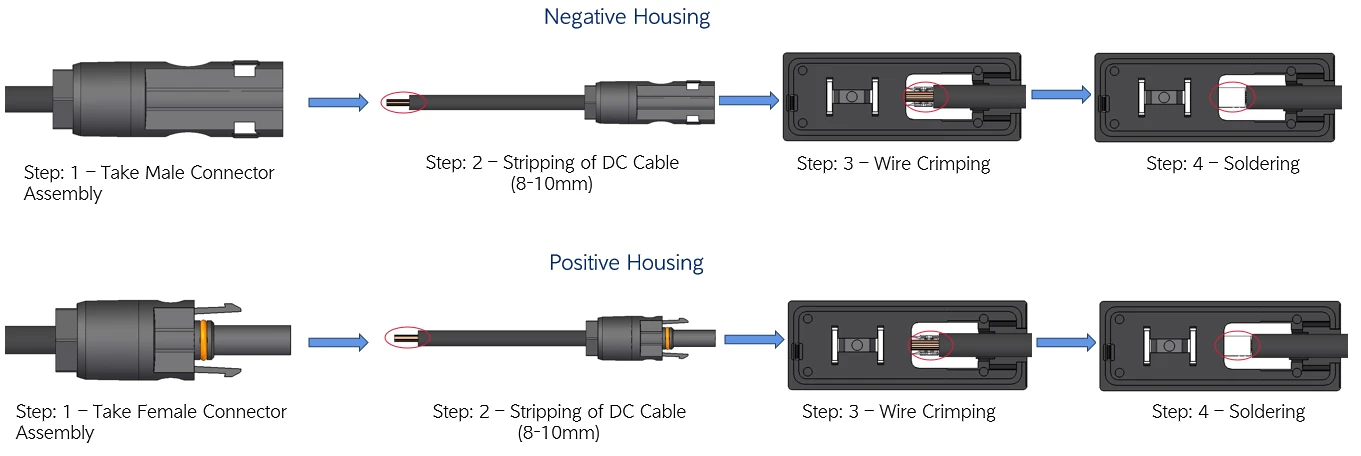

Dây được nối trực tiếp vào hộp ngã ba:

Lấy tập hợp đầu nối:Lấy lắp ráp đầu nối nam hoặc nữ.

Dải cáp:Dải 8-10 mm cách điện từ cáp DC.

Dây uốn:Uốn dây bị tước trực tiếp vào hộp nối. Hộp nối sẽ có các thiết bị đầu cuối nội bộ (thường là các tab hoặc đầu nối kim loại) được thiết kế để nhận và giữ dây an toàn.

Hàn (đã sửa):Hàn kết nối. Solder sẽ thêm sức mạnh bổ sung và giúp đỡ để ngăn chặn sự ăn mòn trong kết nối.

1. Dây chuyền sản xuất này chủ yếu được sử dụng cho các quy trình sau: tải cáp, sắp xếp cáp, cho ăn cáp và duỗi thẳng, cắt cáp, uốn cáp, kiểm tra trực quan, chèn đầu nối, vít đầu nối, v.v.

2. Các nguồn năng lượng cần thiết là điện và khí nén. Mỗi máy trạm và đơn vị băng tải làm việc cùng nhau để trở thành một.

3. Vật liệu chính được sử dụng trong sản xuất toàn bộ máy là khung hàn, và tất cả các bộ phận dễ bị ăn mòn được đưa ra các phương pháp điều trị bề mặt như sơn và mạ điện để đảm bảo không ăn mòn và ngoại hình tốt trong thời gian bảo hành hoặc thậm chí lâu hơn.

4. Thiết kế thiết bị xem xét đầy đủ công thái học và an toàn hoạt động của nhà máy. Thiết bị có thể tự động đếm sản lượng sản xuất.

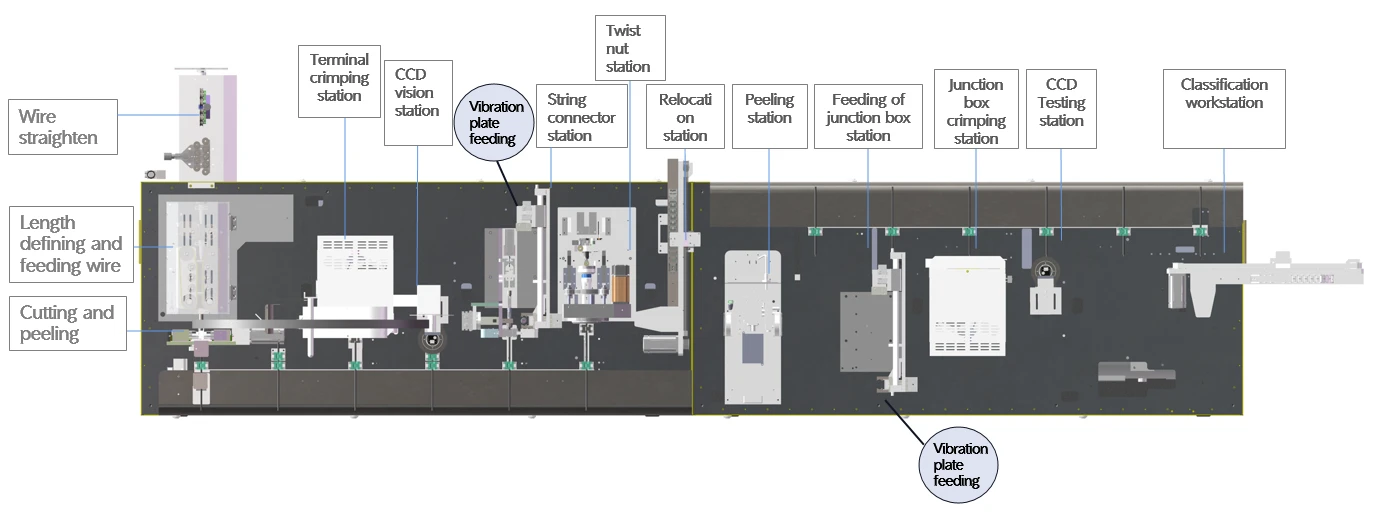

1. Dây chuyền sản xuất phù hợp để xử lý tự động cáp quang điện. Đường dây sản xuất chảy từ trái sang phải và có thể đạt được tước dây, uốn đầu cuối, phát hiện CCD, chuỗi kết nối, xoắn hạt, hộp ngã ba, phát hiện CCD

2. Đường kính dây áp dụng: 4mm²

3. Độ dài dòng: 15 0 mm -600 mm, dung sai ± 0,002 * l +1 mm;

4. Phạm vi độ dài vỏ: 1-9 mm;

5. Nhịp điệu sản xuất: lớn hơn hoặc bằng 4 giây;

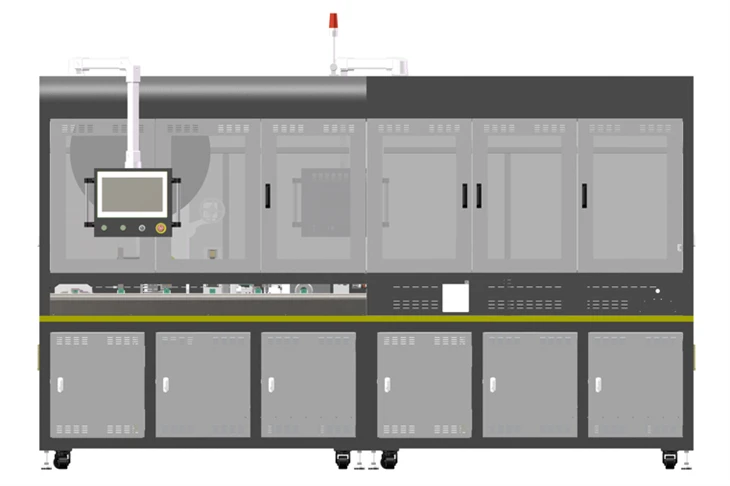

6. Kích thước máy chủ: 1200 × 4000 × 2400mm

7. Hệ điều hành máy người: Giao diện màn hình có thể chạm vào rất đơn giản và rõ ràng, cho phép điều khiển nhanh hoạt động của máy. Tất cả các tham số có thể dễ dàng được đặt và lưu trữ, và các hướng dẫn hoạt động được hiển thị một cách trực quan và đơn giản thông qua hình ảnh. Nó đi kèm với chức năng bảo vệ mật khẩu 4- (với các quyền được chia thành toán tử, kiểm soát chất lượng, kỹ thuật viên và người quản lý), đèn lỗi và phối hợp mã lỗi để bảo trì, đạt được bảo trì dễ dàng và giảm chi phí;

8. Hầu hết các máy trạm sử dụng các sản phẩm trưởng thành để tích hợp để đảm bảo sự ổn định của sản phẩm;

9. Áp dụng hệ thống điều khiển động cơ servo để đảm bảo độ chính xác của sản phẩm;

10. Chương trình có thể lưu trữ tối đa 100 tệp và có thể được truy cập bằng cách chọn số chương trình. Máy chủ cơ sở dữ liệu thu thập dữ liệu sản xuất và tổ chức chất lượng cho dây chuyền sản xuất, giúp thuận tiện cho hệ thống trên (MES hoặc ERP) để trích xuất dữ liệu và truy tìm dữ liệu xử lý trong quá trình sản xuất sản phẩm thông qua mạng;
