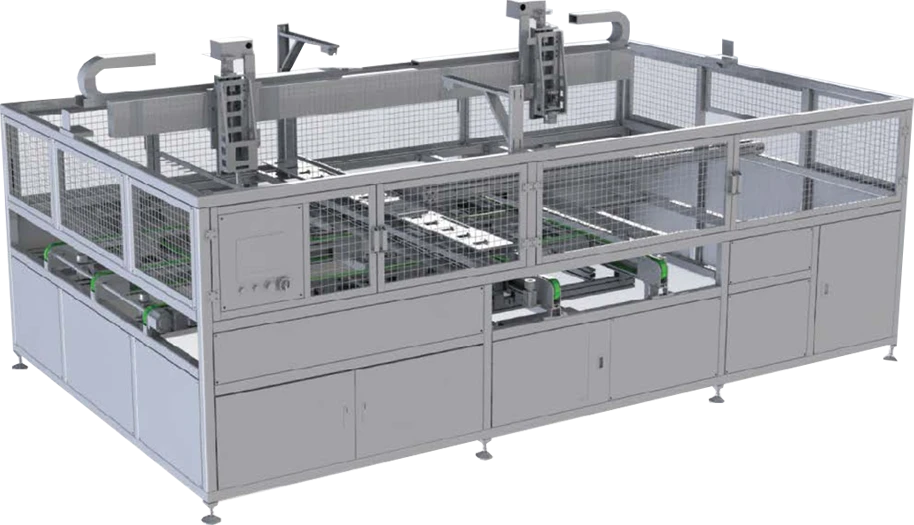

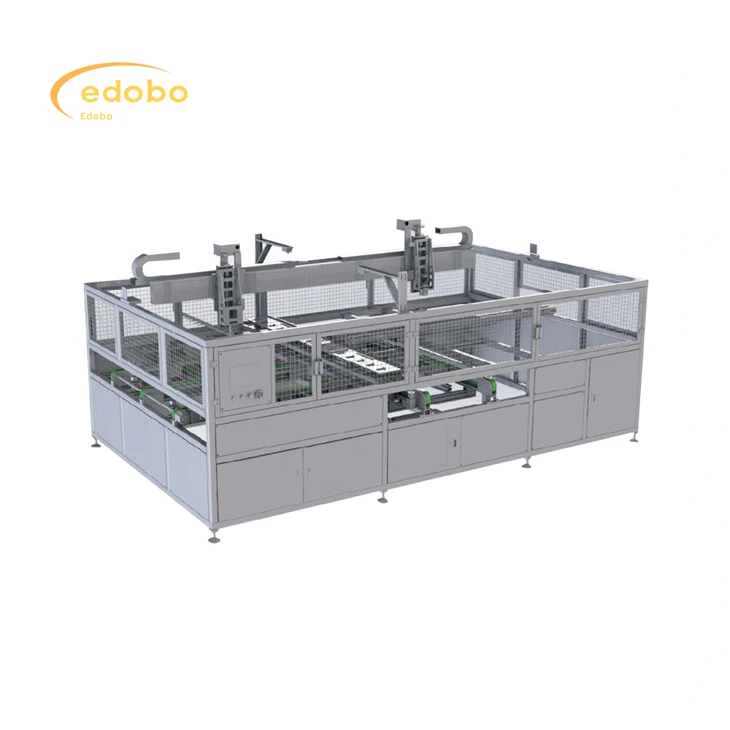

Máy lắp đặt bảng điều khiển năng lượng mặt trời tự động cho dây chuyền sản xuất

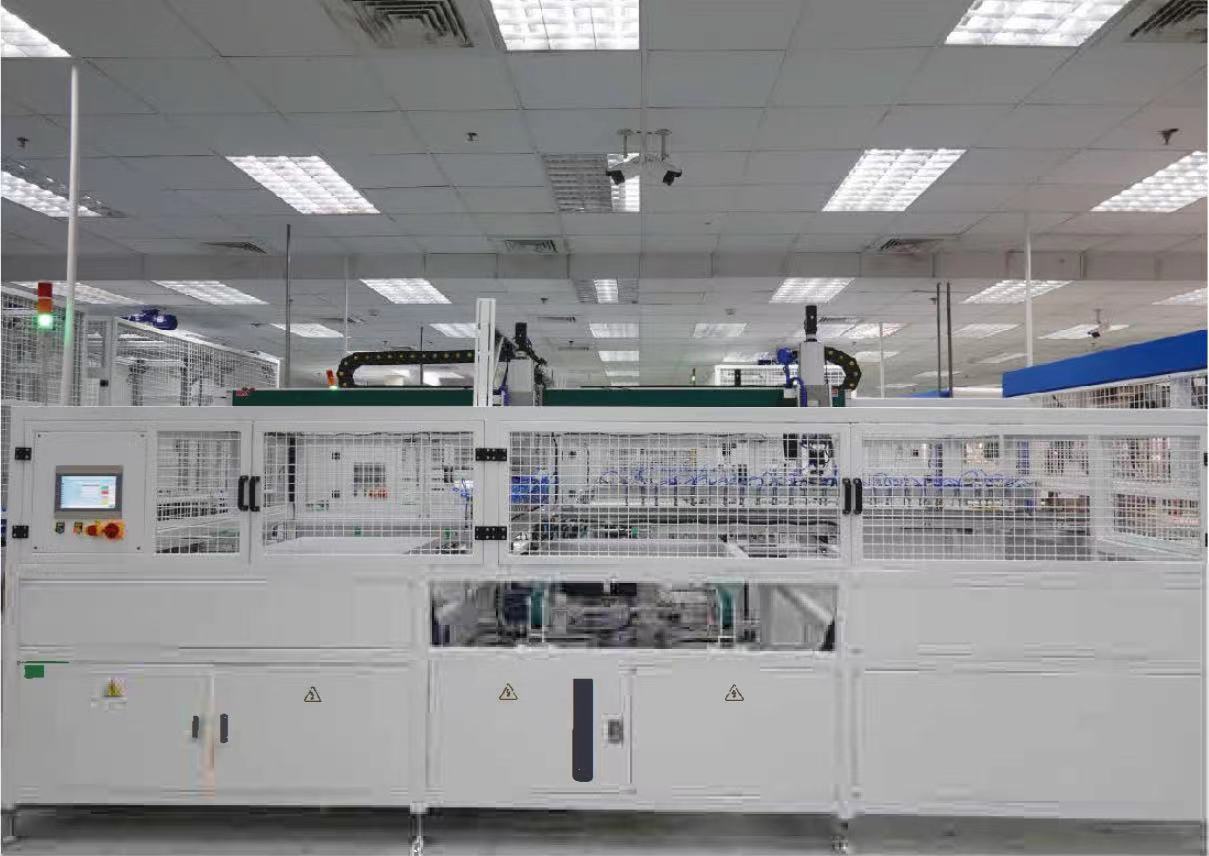

Xếp chồng lên nhau (loại cơ khí)

1. Phương pháp cấp liệu ngắn và dài, chức năng của thiết bị là sắp xếp chúng theo trình tự tương ứng. Cạnh dài của dây pin song song với cạnh dài của linh kiện. Hệ thống sắp chữ cục bộ có thể được sử dụng để sắp xếp các bộ phận 96, 72 và 60 miếng và có chức năng điều chỉnh cơ học.

2. Tự động nhận dây ắc quy, gắp dây ắc quy về vị trí cơ khí, nắn thẳng mặt kính

3. Nhận kính và EVA từ dây chuyền sản xuất. Nhấc dây ắc quy lên từ vị trí cơ khí. Đặt pin nối tiếp trên EVA theo các điện cực dương và âm. Sau khi hoàn thành tất cả các hành động, thành phần sẽ xuất ra.

4. Chuỗi pin được định vị thông qua định vị trực quan, định vị cáp quang và định vị cơ học.

1. Máy sử dụng đai đồng bộ, được điều khiển bởi mô tơ servo và được dẫn hướng bởi ray dẫn hướng tuyến tính, có ưu điểm là định vị chính xác, vận hành ổn định và tốc độ nhanh.
2. Cốc hút được làm bằng polyurethane và sẽ không để lại bất kỳ dấu vết nào trên dây pin sau khi hút.
3. Máy được trang bị nguồn điện và bảo vệ gas.
4. Máy hoàn toàn tự động và không cần can thiệp thủ công.
5. Độ chính xác định vị của chuỗi pin là ± 0,3 mm
6. Sáu dây nguồn cách nhau khoảng 1-10 milimét
7. Tương thích với nhiều dây pin, kích thước 156/182/210, 6-12 miếng
8. Ngón tay pin mặt trời chính tương thích với ngón tay 2/3/4/5

♦ Các thành phần có thể áp dụng: các thành phần thông thường, nửa tấm và kính đôi có chiều dài 1640-2500mm & chiều rộng950-1400mm
♦ Nhịp làm việc: 6 giây/chuỗi
♦ Năng lực sản xuất tối đa: 3.400 chiếc/ngày
♦ Nhà điều hành trực tuyến: 0
♦ Công suất định mức (KW): 6KW
♦ Lượng gas tiêu thụ (L/phút): 60 L/phút
♦ Áp suất (MPa):0.6-0.BMPa
♦ Thông số giao diện: 12
♦ Kích thước tổng thể (dài*rộng*cao): 4770mm*2840mm*2250mm
♦ trọng lượng: 2850kg

1. Tế bào sử dụng định vị trực quan CCD, có ưu điểm là độ chính xác và độ ổn định cao;
2. Thiết bị có thể tự động nhận, tự động bố trí và tự động xuất các thành phần, bố trí là định vị chính xác;
3. Cốc hút được làm từ chất liệu silicon nhập khẩu, sẽ không để lại dấu vết trên bề mặt pin;
4. Áp dụng chế độ chuyển động cơ học ba trục (xoay 180 độ);
5. Chuyển động bên sử dụng mô-đun động cơ tuyến tính, có ưu điểm là tốc độ di chuyển nhanh, độ chính xác định vị lặp lại cao và hiệu suất ổn định, tiết kiệm thời gian đánh tổng thể;
6. Điều chỉnh thay đổi cạnh dài và ngắn thông qua cơ chế khóa nhanh, điều chỉnh nhanh chóng, đơn giản, thuận tiện và đáng tin cậy;
