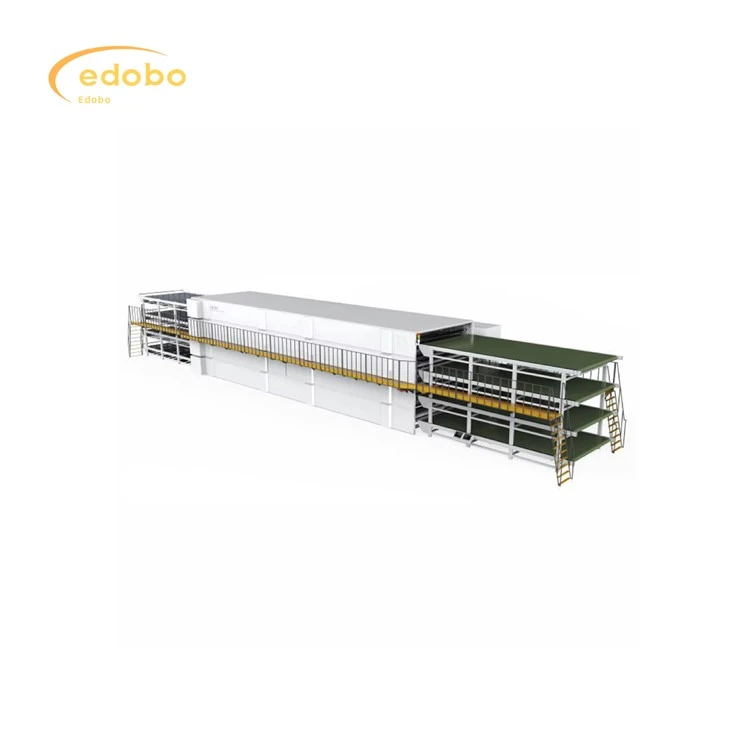

Dây chuyền sản xuất bảng điều khiển năng lượng mặt trời chìa khóa trao tay

đóng khung tự động

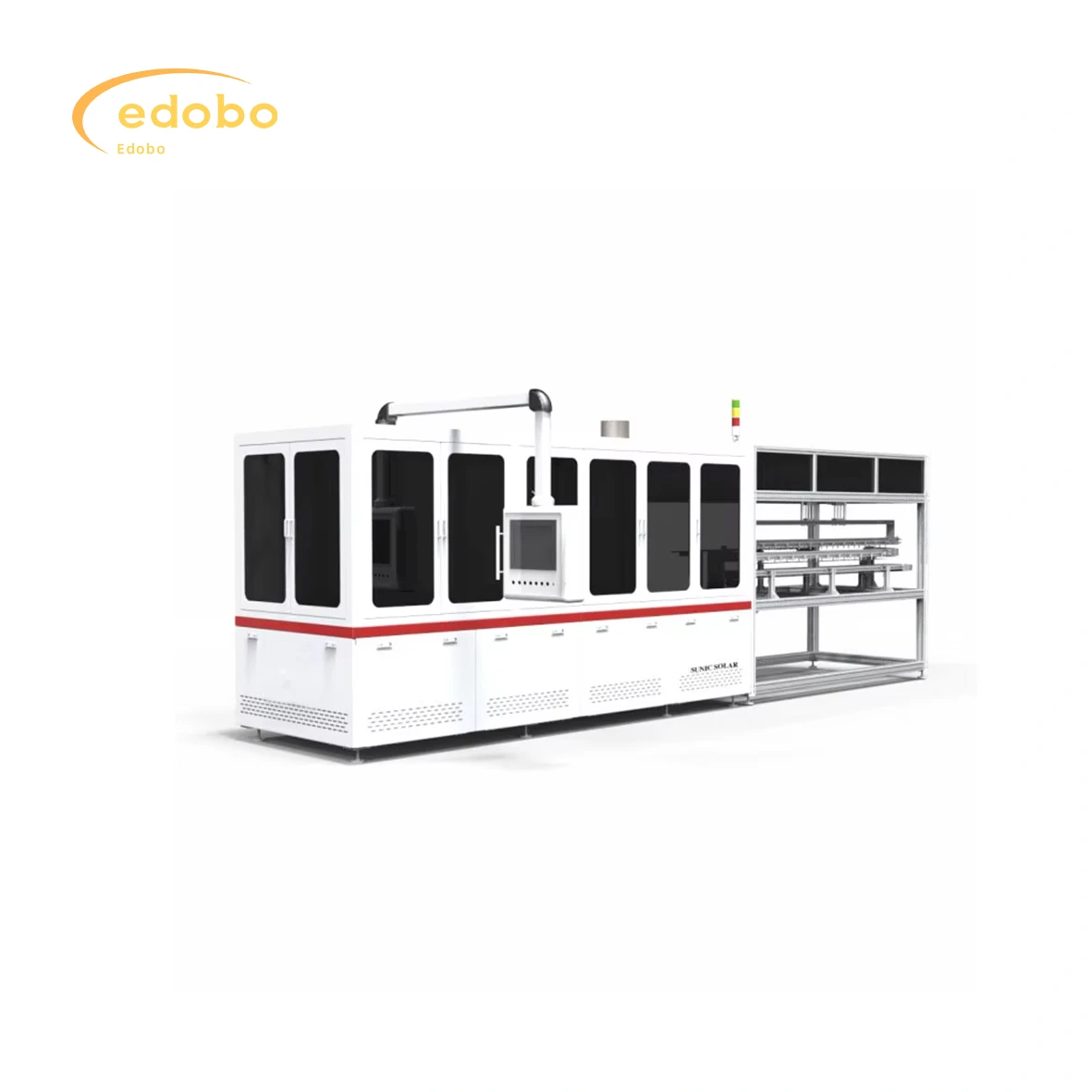

Máy hàn dòng

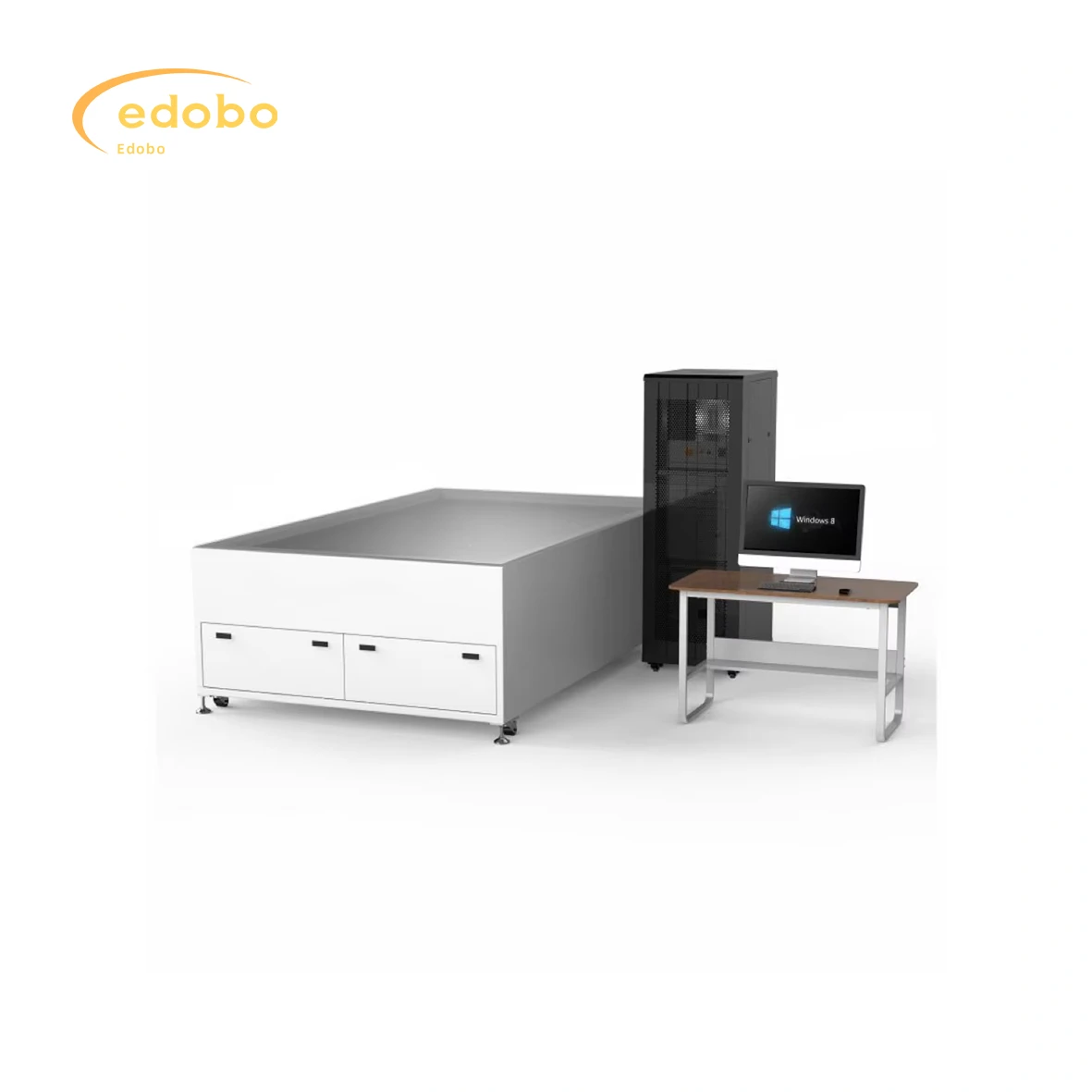

Dụng cụ kiểm tra

1. Chọn động cơ servo để có độ chính xác và ổn định dịch chuyển cao;
2. Thiết bị bao gồm một cơ cấu cân bằng linh kiện, với tổng số 16 giác hút cân bằng các linh kiện;
3. 16 giác hút được làm từ chất liệu silicon nhập khẩu, thiết bị sẽ không để lại dấu vết trên bề mặt linh kiện
khi làm việc;
4. Thiết kế cốc hút là loại tích hợp, điều chỉnh cấu trúc tay cầm lắc tay, việc điều chỉnh nhanh chóng, đơn giản, thuận tiện
và đáng tin cậy;
5. Thiết bị bao gồm cơ chế làm thẳng biên dạng, có thể tạo điều kiện thuận lợi cho việc làm thẳng các đường viền dài và ngắn;
6. Điều chỉnh thay đổi cạnh dài và ngắn thông qua cơ chế khóa nhanh, điều chỉnh nhanh chóng, đơn giản, thuận tiện và đáng tin cậy

phay góc

1. Thiết bị được dẫn động bởi động cơ servo và được truyền bằng dây đai đồng bộ, có đặc tính vận hành chính xác và vận hành êm ái;
2. Đeo bốn góc của linh kiện cùng lúc để đảm bảo nhịp;
3. Đai cát trong cơ cấu góc mài có cơ cấu căng, đơn giản, dễ thay thế;
4. Thiết bị sử dụng khung hàn kết cấu thép, có độ bền cao, toàn bộ máy chắc chắn và đáng tin cậy trong quá trình truyền tải;
5. Thiết bị được vận hành tự động, không cần sự can thiệp của nhân sự trong quá trình vận hành

Máy dỡ kính

1. Chọn mô tơ servo để có độ chính xác truyền cao và hiệu suất truyền ổn định;
2. Nguyên tắc thiết kế và phương pháp xử lý tiên tiến để đảm bảo độ tin cậy của toàn bộ hoạt động của máy;
3. Kiểm soát toàn bộ quá trình tự động để tránh sự can thiệp của nhân sự và hiệu quả sản xuất cao;
4. Toàn bộ máy được trang bị hàng rào an toàn, có chức năng bảo vệ an toàn;
5. Lập trình và điều khiển máy tính, rất thông minh, đơn giản và dễ vận hành;
6. Lắp đặt thuận tiện, tiết kiệm năng lượng và bảo vệ môi trường, dễ bảo trì và giá thấp

1. Máy sử dụng đai đồng bộ, được điều khiển bởi mô tơ servo và được dẫn hướng bởi ray dẫn hướng tuyến tính, có ưu điểm là định vị chính xác, vận hành ổn định và tốc độ nhanh.
2. Cốc hút được làm bằng polyurethane và sẽ không để lại bất kỳ dấu vết nào trên dây pin sau khi hút.
3. Máy được trang bị nguồn điện và bảo vệ gas.
4. Máy hoàn toàn tự động và không cần can thiệp thủ công.
5. Độ chính xác định vị của chuỗi pin là ± 0,3 mm
6. Sáu dây nguồn cách nhau khoảng 1-10 milimét
7. Tương thích với nhiều dây pin, kích thước 156/182/210, 6-12 miếng
8. Ngón tay pin mặt trời chính tương thích với ngón tay 2/3/4/5

(1) Công suất dây chuyền sản xuất: 50MW{2}}MW/năm.
(2) Yêu cầu nguồn điện của thiết bị là 380V (hệ thống ba pha năm dây) và nhu cầu điện năng có thể được tìm thấy trong các thông số thiết bị của từng thiết bị. Cấu hình đường dây điện sẽ được công ty chúng tôi cung cấp riêng.
(3) Yêu cầu về khí nén cho thiết bị là 0.6-0.8MPa, khô, sạch, đáp ứng yêu cầu của dây chuyền sản xuất tự động; Các hạt bụi Nhỏ hơn hoặc bằng 1um, điểm sương áp lực nước Nhỏ hơn hoặc bằng -40 độ, dầu (kể cả hơi nước) Nhỏ hơn hoặc bằng 0.1mg/;
(4) Độ sạch của không khí trong nhà máy không được thấp hơn mức 300000 (ISO loại 8);
(5) Tốc độ truyền tải của thiết bị truyền dẫn: Thời gian chu kỳ truyền tải dưới 22 giây, đáp ứng yêu cầu công suất sản xuất 500MW/năm. Toàn bộ dây chuyền áp dụng quy định tốc độ tần số thay đổi, với tần số điều chỉnh tốc độ chính được đặt ở 30HZ và phạm vi điều chỉnh tốc độ là 0-50HZ (tốc độ cụ thể có thể được tìm thấy trong thông số thiết bị của từng thiết bị);
(6) Kích thước bên ngoài của đường dây truyền tải: Thiết bị này là thiết bị không đạt tiêu chuẩn và sơ đồ bố trí cuối cùng sẽ do Edobo Solar cung cấp;
(7) Chiều cao của dây chuyền lắp ráp và phạm vi điều chỉnh: Có sự chênh lệch độ cao nhất định giữa thiết bị riêng lẻ và bộ truyền động. Để biết kích thước bên ngoài chi tiết, vui lòng tham khảo các thông số kỹ thuật của từng thiết bị; Chiều cao của bộ truyền động thường là 950mm ± 30 mm;
(8) Đường truyền và phạm vi hoạt động của thiết bị có thể được điều chỉnh giữa các thành phần có chiều dài (1650mm-2600mm) * chiều rộng (950mm-1500mm), cho phép vận chuyển các thành phần theo nhiều phương pháp cán khác nhau.
(9) Đường truyền trơn tru và kích thước offset nhỏ hơn 10 mm;
(10) Khi thiết bị hoạt động bình thường, tỷ lệ hỏng hóc linh kiện do thiết bị và đường truyền gây ra nhỏ hơn 1/1000;
(11) Độ ồn khi vận hành thiết bị Nhỏ hơn hoặc bằng 72dBA (không bao gồm bơm nén)

1. Tế bào sử dụng định vị trực quan CCD, có ưu điểm là độ chính xác và ổn định cao;
2. Thiết bị có thể tự động nhận, tự động bố trí và tự động xuất các thành phần, bố trí là định vị chính xác;
3. Cốc hút được làm từ chất liệu silicon nhập khẩu, sẽ không để lại dấu vết trên bề mặt pin;
4. Áp dụng chế độ chuyển động cơ học ba trục (xoay 180 độ);
5. Chuyển động bên sử dụng mô-đun động cơ tuyến tính, có ưu điểm là tốc độ di chuyển nhanh, độ chính xác định vị lặp lại cao và hiệu suất ổn định, tiết kiệm thời gian đánh tổng thể;
6. Điều chỉnh thay đổi cạnh dài và ngắn thông qua cơ chế khóa nhanh, điều chỉnh nhanh chóng, đơn giản, thuận tiện và đáng tin cậy;
