Chức năng và giới thiệu

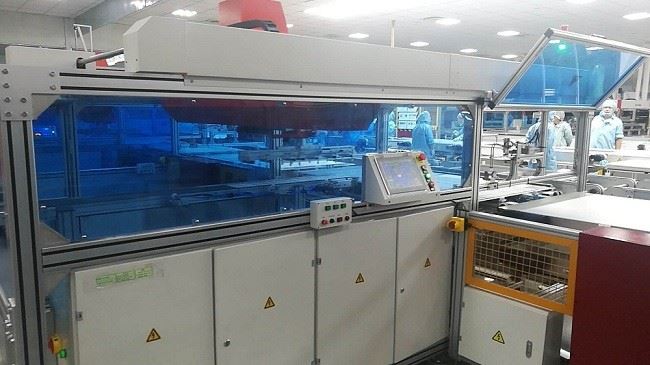

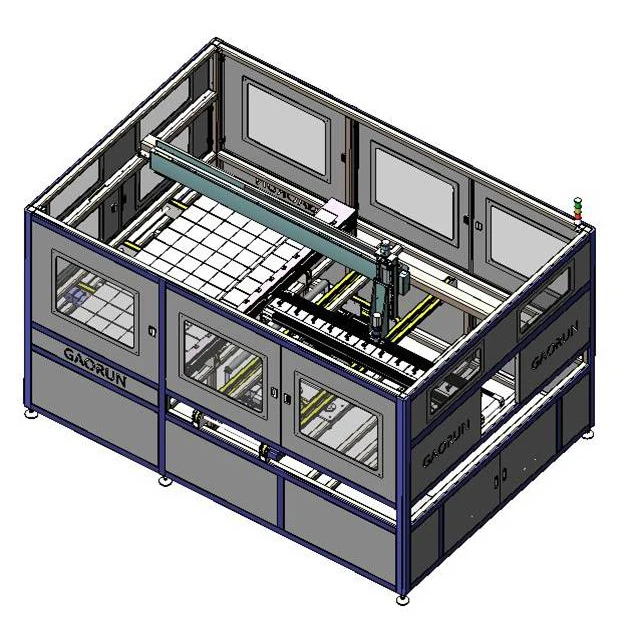

Máy xếp tự động có cạnh dài về phía trước, tương ứng với máy xâu chuỗi tự động. Cạnh dài của chuỗi ô song song với cạnh dài của mô-đun. Máy có hệ thống bố trí một bộ có thể được áp dụng cho bố trí mô-đun 96, 72 và 60 và có quy định về máy móc.
1.Nhận ô chuỗi của ô chuỗi tự động. Chọn chuỗi tế bào để cơ chế điều hòa. Thực hiện quy định cho tế bào chuỗi.
2.Nhận vật liệu thủy tinh và EVA từ dây chuyền sản xuất. Thực hiện quy định cho tế bào chuỗi.
3. Nhặt chuỗi ô từ cơ chế điều chỉnh. Đưa chuỗi tế bào vào EVA theo điện cực dương và âm. Truyền tải mô-đun sau khi hoàn thành tất cả hành động.
4. Tế bào chuỗi có thể đạt được định vị trực quan, định vị sợi quang và định vị cơ học.
Thông số chính
Định dạng mô-đun:(1400-2600)mm*(800-1100)mm
Thời gian chu kỳ: thời gian của chuỗi có mô-đun 10 hoặc 12 nhỏ hơn 15 giây/lần
chuỗi có 6 mô-đun nhỏ hơn 10 giây
Công suất tối đa: 2400/giờ
Trọng lượng: 400 kg
Công suất định mức: 4,5 kw
Áp suất:0.6-0.8 MPa
Định dạng kết nối: Φ12
Kích thước (LXWXH): 3500mm*2500mm*2200mm
Lợi thế
1. Máy sử dụng dây đai và thanh trục vít được dẫn động bởi mô tơ servo để truyền động và được dẫn hướng bằng đường ray tuyến tính, với các ưu điểm như định vị chính xác, chạy ổn định và tốc độ cao.
2. Tấm hút được làm bằng polyurethane không để lại dấu vết trên chuỗi tế bào sau khi hút.
3. Máy được trang bị chức năng bảo vệ khi tắt nguồn và ngắt khí.
4. Máy hoàn toàn tự động không cần sự can thiệp của con người.
5. Độ chính xác định vị của chuỗi ô là ±0.3 mm.
6.Sáu chuỗi ô có khoảng cách từ 1 ~ 10 mm.
7. Kích thước của chuỗi ô là 125/156,6 ~ 12 chiếc.
8. Thanh cái chính có 2 thanh cái/3 thanh cái/4 thanh cái/5 thanh cái.
|
