Chức năng và giới thiệu
1. Cạnh dài về phía trước
2. Định tâm bằng kính
3. Kích thước của máy là 1500 * 1500 * 990 với ba đường truyền sử dụng đai đồng bộ vải xanh T10.

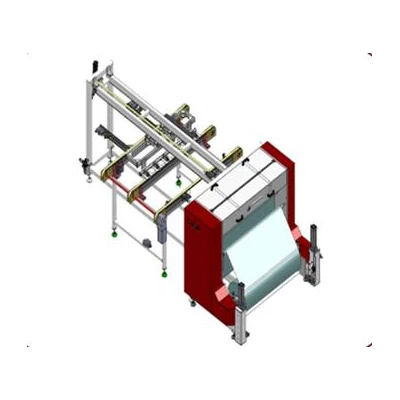

4.EVA cắt tự động
5. Tự động đặt EVA
6. Tấm chắn bụi được trang bị cho EVA
7. Đường kính tối đa của cuộn EVA là 720mm
8. Đường kính EVA cho phép: 3 inch (76mm)
Tham số chính
Định dạng mô-đun:(1580-2000)mm*(800-1000)mm
Thời gian chu kỳ: ＜ 25 giây
Công suất tối đa:＞3400 /ngày
Người vận hành trực tuyến: không có
Trọng lượng: khoảng 1000 kg
Công suất định mức: 3,9 kw
Tiêu thụ không khí:38 L/phút
Áp suất: 0.7MPa+0.1
Định dạng kết nối: Φ12
Kích thước (LXWXH): 3700mmx1500mmx1400mm
Yêu cầu về môi trường: nhiệt độ:18-30 độ, độ ẩm＜75% không hình thành sương.
Lợi thế
1. Máy sử dụng cơ cấu truyền động bánh răng và giá đỡ được điều khiển bởi mô tơ servo và được dẫn hướng bằng đường ray tuyến tính, với các ưu điểm như định vị chính xác và vận hành ổn định.
2. Máy được trang bị công cụ tải EVA để vận hành.
3. Tốc độ kéo dài của EVA có thể được điều chỉnh tự động để chạy ổn định.
4. EVA được cắt bằng một máy tích hợp để đảm bảo cạnh cắt phẳng và gọn gàng.
5. Độ chính xác của quá trình cắt EVA là ±(0.5+0.15%L) và sai số đường chéo là ±1,5 mm.
6. Máy có chức năng căn chỉnh tự động để đặt EVA và phạm vi căn chỉnh là ± 2 mm.
7. Tấm chắn an toàn và tấm chắn bụi được trang bị cho bộ phận chính của thiết bị.
|
