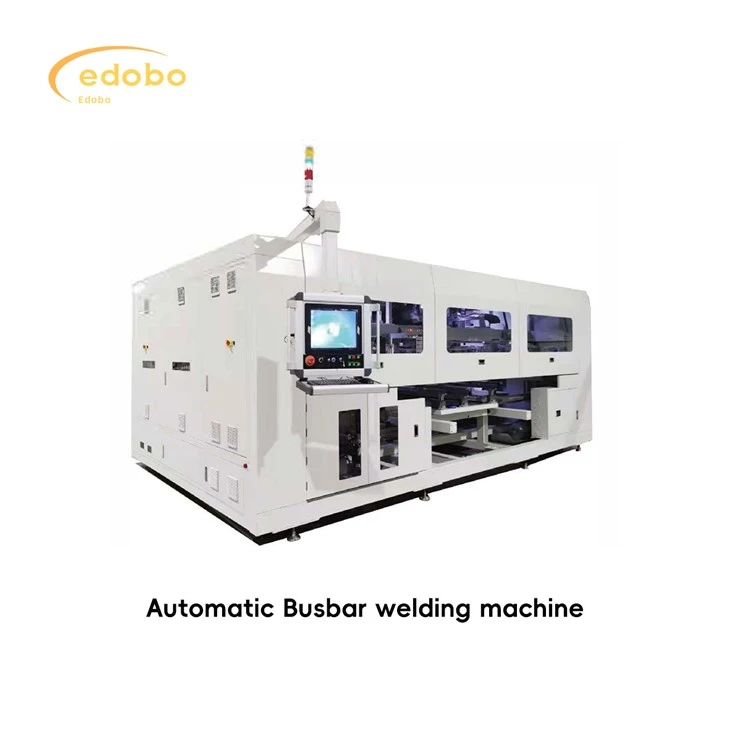

Máy hàn thanh cái pin năng lượng mặt trời

Chức năng của thiết bị: kéo căng, chỉnh sửa, cắt, uốn cong và đặt chính xác các thanh cái đầu, đuôi và giữa, đồng thời sử dụng tay nâng để thực hiện hiệu chỉnh thứ cấp trên chuỗi trên mô-đun. Các dây ở đầu và đuôi dây được hàn cùng với các thanh cái trong một lần và truyền đến trạm làm việc tiếp theo. Máy này là tùy chọn với chức năng cạo sơn đen, chức năng phát hiện sau hàn và chức năng đục lỗ thanh cái.

Tự động xe buýt

Dây chuyền lắp ráp chuyển bảng ô đã xếp hàng đến trạm dòng phía trước của máy bus tự động và phát tín hiệu cho bảng ô đã được đặt đúng chỗ để xin vào. Máy nối tự động sẵn sàng cho phép dây chuyền lắp ráp đưa mô-đun vào vị trí hàn của máy nối tự động và gửi tín hiệu cho phép vào; Động cơ chạy cho đến khi mô-đun đi vào vị trí làm việc và quyền nhập tín hiệu bị thu hồi.

♦ Thời gian chu kỳ: 17 giây/bảng (hàn một vòng) 21 giây/bảng (mở hàn hai vòng)
♦ Kích hoạt: Lớn hơn hoặc bằng 98%;
♦ Thông số tế bào: 166mm-230mm;
♦ Thông số bảng điều khiển:
Một ô 156-180:
6 dây x 10 nửa miếng x 2;
6 dây x 11 nửa miếng x 2;
6 dây x 12 nửa miếng x 2;
6 mũi x 13 nửa miếng x 2
Ô B.182:
6 dây x 9 miếng x 2 :
C.210Cell:
6 dây x 10 nửa miếng x 2;
6 dây x 15 một phần ba x 2
D.210Ô:
5 dây x 10 nửa miếng x 2;
5 dây x 15 một phần ba x 2
♦ Không gian ô: -0.5-4mm;
♦ Khoảng cách chuỗi: 1-6mm;bỏ qua việc hàn khoảng cách chuỗi Lớn hơn hoặc bằng 10mm
♦ Thông số kỹ thuật của kính: chiều rộng (980-1500mm)* chiều dài(1720-2600mm);
♦ Độ chính xác hiệu chỉnh của chuỗi ô Nhỏ hơn hoặc bằng ± 0.25mm;
♦ Nguồn điện thiết bị: 3 pha 380V 50/60Hz:
♦ Công suất: đỉnh 35kW,trung bình 25kW;
♦ Không khí: áp suất dương {{0}},6~0,8MPa, áp suất âm khoảng- 70kPa;
♦ Kích thước thiết bị: dài * rộng * cao: 6580 * 5604 * 2621 mm (bao gồm hai dây chuyền lắp ráp)
