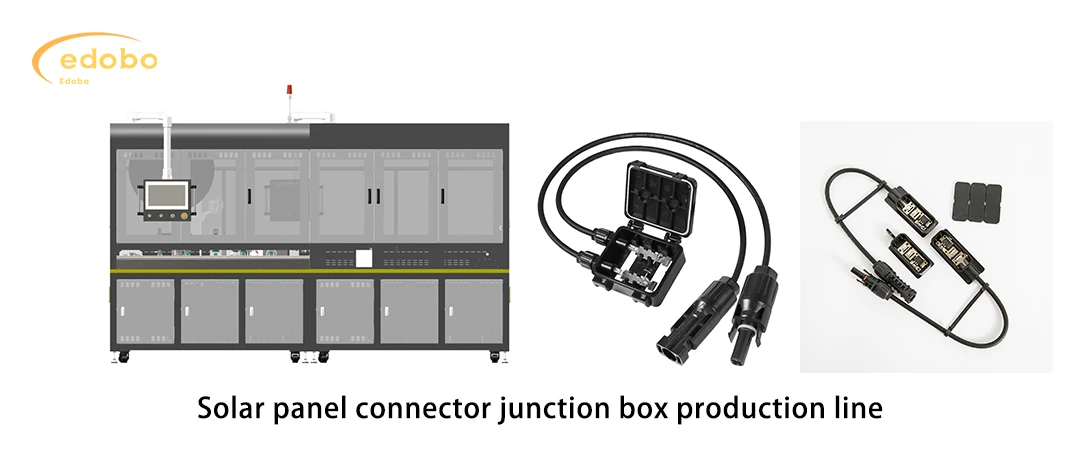

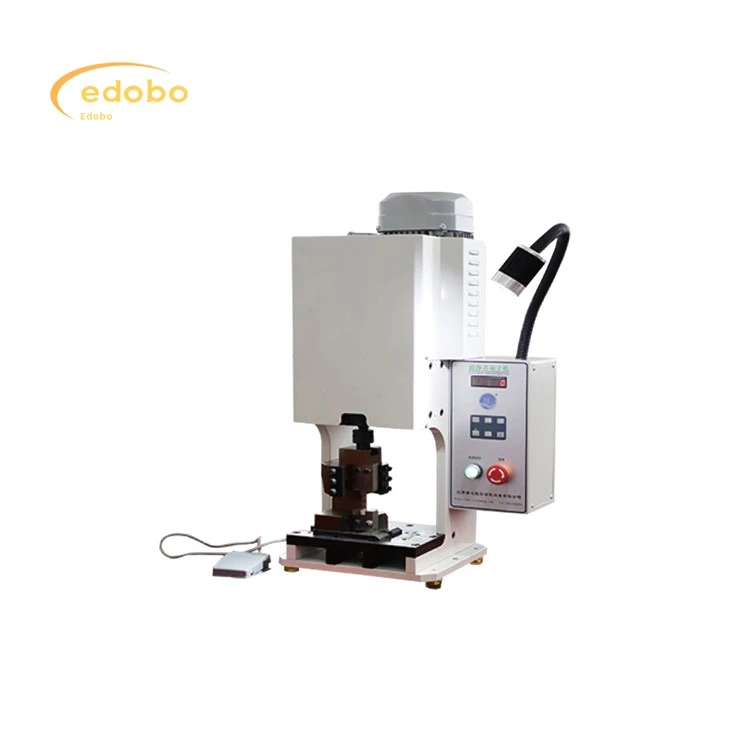

Thiết bị sản xuất đầu nối mặt trời

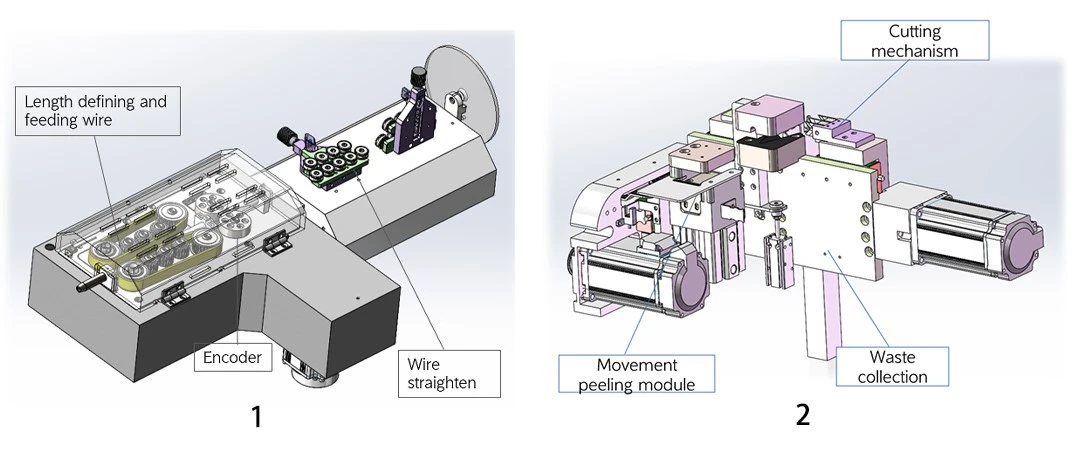

1. Bộ nạp dây có chiều dài:Đảm bảo chiều dài dây chính xác và nhất quán để xử lý tối ưu.

Áp dụng một hệ thống servo đầy đủ và xử lý vòng kín để đảm bảo sự ổn định của chiều dài đường cắt;

2. Máy cắt và bong tróc:Tự động hóa việc cắt và tước lớp cách nhiệt, chuẩn bị dây để uốn.

Khi bong tróc, không trầy xước hoặc cắt dây đồng; Bong tróc và da

Được trang bị một hệ thống thu gom chất thải để thu thập và xử lý da chỉ cắt.

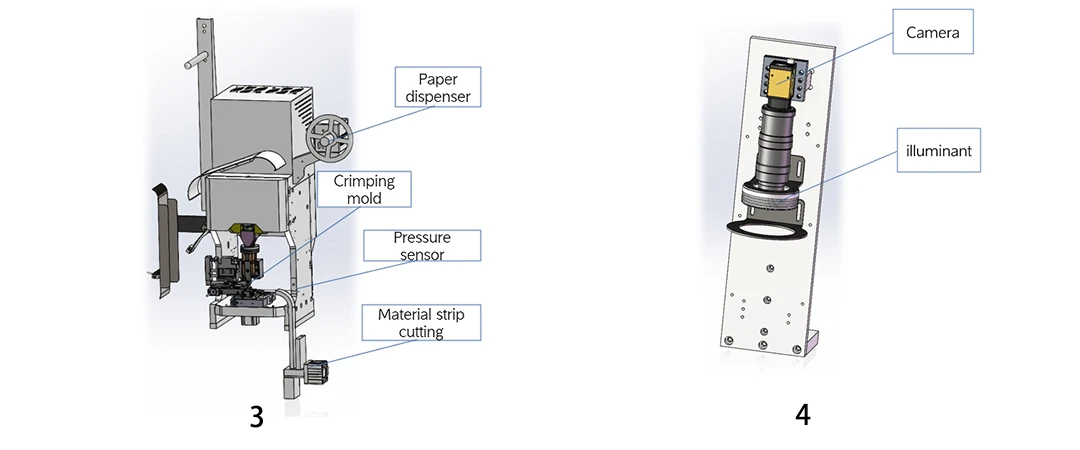

3. Máy tính:Nhà ga chủ yếu hoàn thành việc kết hợp các nhà ga và dây điện. Sức mạnh áp dụng một hệ thống servo với độ chính xác uốn là ± 0. 02mm;

Máy trạm được trang bị giám sát áp lực OES để phát hiện chất lượng của crimping;

4. Trạm phát hiện kích thước crimp (tùy chọn):Cung cấp kiểm soát chất lượng bằng cách xác minh kích thước uốn, đảm bảo hiệu suất nhất quán.

Mô -đun áp dụng một hệ thống trực quan để chủ yếu kiểm tra sự xuất hiện của dây đồng lộ ra, các vị trí uốn dây đồng, vv;

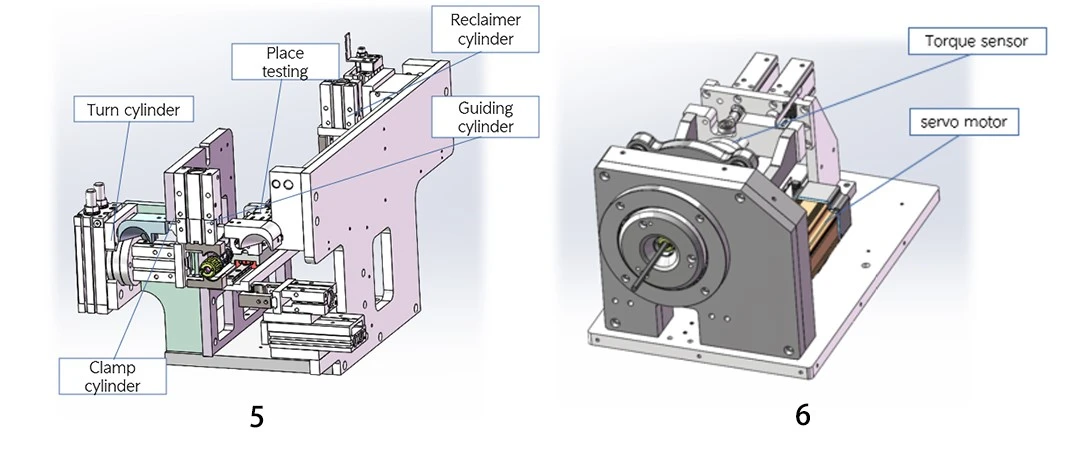

5.Connector MÁY LỰC:Tự động hóa quá trình chèn dây vào vỏ nối.

Trạm chủ yếu hoàn thành chức năng chèn cáp với các thiết bị đầu cuối bị uốn vào đầu nối;
Trạm được trang bị các cảm biến tại chỗ để phát hiện xem các thiết bị đầu cuối có được chèn đúng cách hay không;

6. Máy xoắn:Buộc chặt các đai ốc vào đầu nối, hoàn thành lắp ráp.

Trạm được trang bị cảm biến vị trí để phát hiện xem đầu nối có được chèn vào vị trí hay không;
Được trang bị cảm biến mô -men xoắn có thể phát hiện độ lớn của mô -men xoắn trong thời gian thực

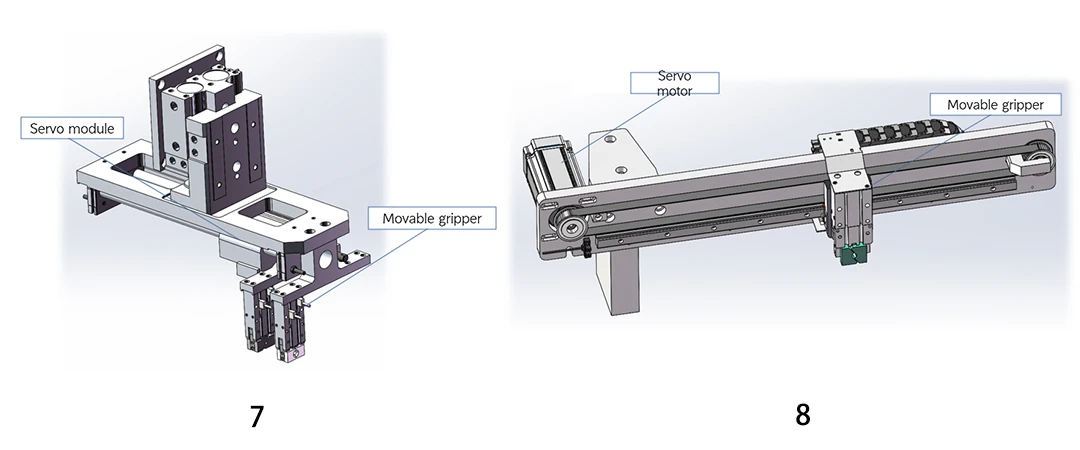

7. Trạm định vị:Trạm chủ yếu hoàn thành việc chuyển dây để tạo điều kiện cho việc xử lý đầu kia.

8. Máy phân loại dòng:Tự động sắp xếp các sản phẩm hoàn thành, tách biệt (OK) khỏi các đơn vị bị lỗi (NG).

Máy trạm chủ yếu hoàn thành ngoại tuyến của sản phẩm;
Việc sử dụng động cơ servo có thể tách các sản phẩm bị lỗi khỏi các sản phẩm tốt;
