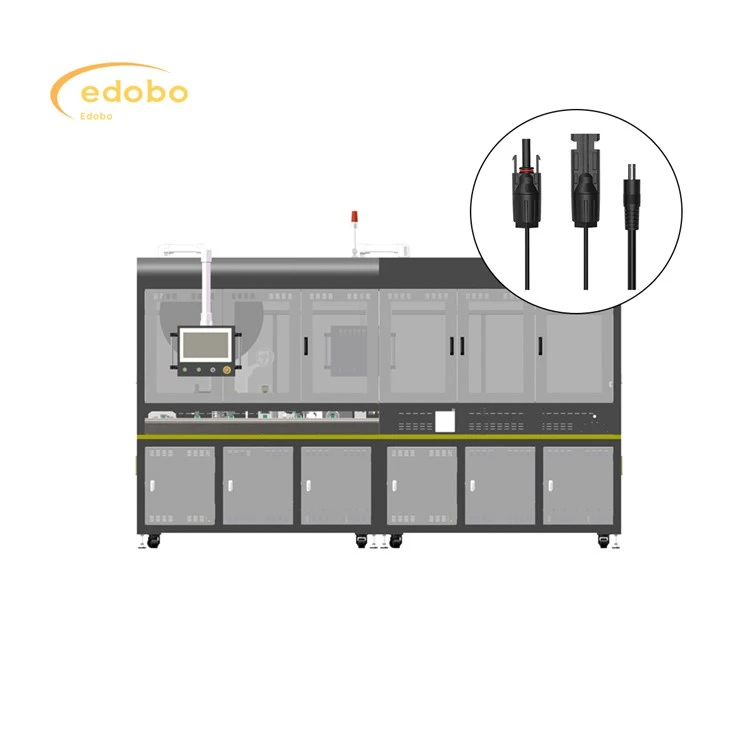

Máy kết nối hộp điện mặt trời

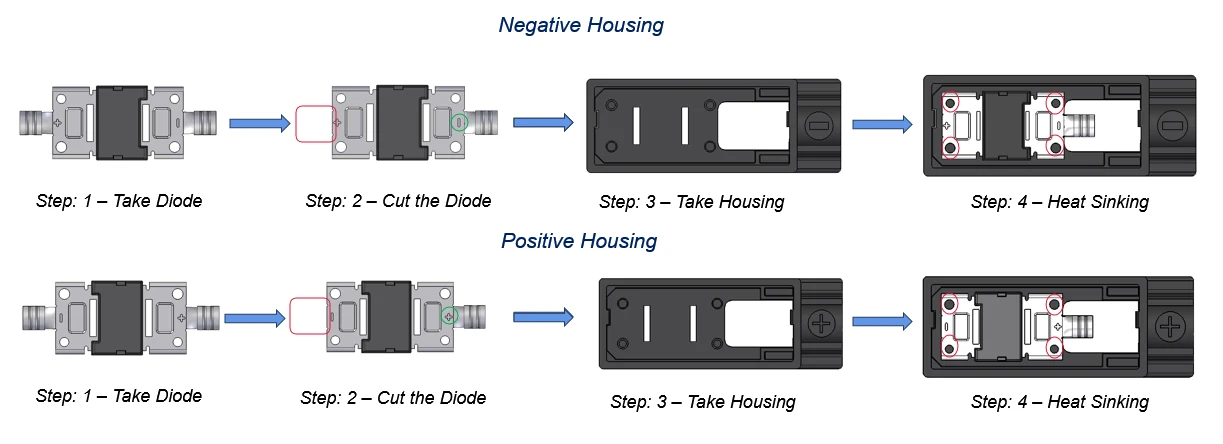

1. DIODE:

Một toán tử (hoặc một máy chọn và đặt trong một thiết lập bán tự động) lấy một diode.

2.cẽ diode:

Các dây dẫn của diode (dây kim loại kéo dài từ thân diode) được cắt theo chiều dài chính xác. Hình ảnh cho thấy các phác thảo màu đỏ, có thể là nơi cắt giảm. Cắt chính xác là rất quan trọng để đảm bảo phù hợp và tiếp xúc điện.

3. Nhà ở:

Nhà ở thích hợp ("nhà ở tiêu cực" hoặc "nhà ở tích cực") được lấy ra.

4. Chán chìm:

Các diode cắt được chèn vào vỏ. Các vòng tròn màu đỏ có khả năng chỉ ra các điểm tiếp xúc trong đó diode dẫn đến tiếp xúc điện với các bộ phận kim loại trong vỏ. Bước này cũng cung cấp chìm nhiệt - chuyển nhiệt từ diode.

Phân cực: Quá trình được phân tách rõ ràng thành các bước "nhà ở" và "nhà ở tích cực", chỉ ra rằng sự phân cực của diode (các thiết bị đầu cuối tích cực và tiêu cực) là rất quan trọng. Các vỏ được thiết kế khác nhau để đảm bảo diode được chèn chính xác.

Tiếp xúc điện: Bước "Nhiệt chìm" ngụ ý rằng các hướng dẫn diode tạo ra sự tiếp xúc điện vững chắc với các yếu tố dẫn điện trong vỏ. Điều này rất cần thiết cho hộp nối để hoạt động chính xác.

Kiểm soát chất lượng:

Kiểm tra trực quan các điốt trước và sau khi cắt.

Kiểm tra độ phân cực của diode.

Đảm bảo chèn và chỗ ngồi thích hợp của diode trong nhà ở.

Có khả năng, thử nghiệm điện để xác minh kết nối.

Lắp ráp thêm: Đây chỉ là một phần của tập hợp hộp nối tổng thể. Sau khi tích hợp diode này, sẽ có các bước tiếp theo, chẳng hạn như:

Kết nối hệ thống dây nội bộ.

Gắn hộp nối vào bảng điều khiển năng lượng mặt trời.

Chậu hoặc niêm phong hộp nối để bảo vệ nó khỏi môi trường.

Thêm tuyến cáp hoặc đầu nối.

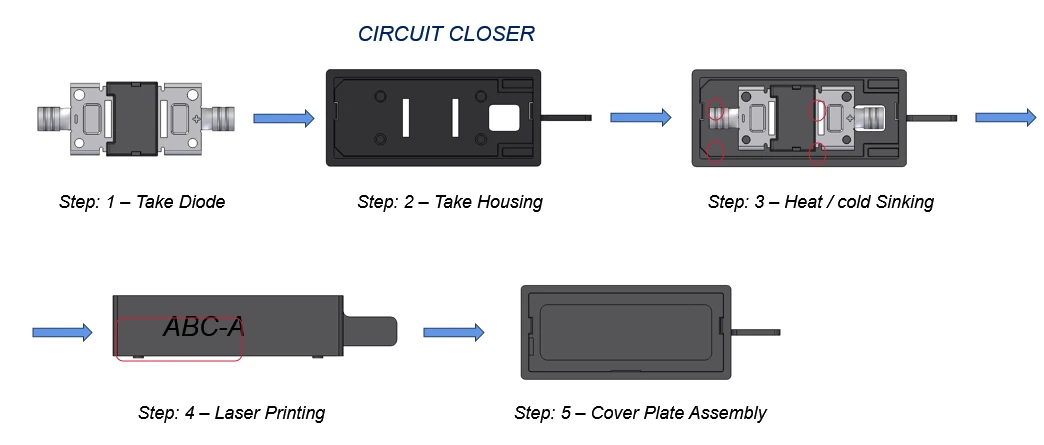

Bước 1: Lấy diode:

Một diode được truy xuất (bằng tay hoặc bằng một hệ thống tự động).

Bước 2: Lấy nhà ở:

Nhà ở thích hợp

Bước 3: Chống nóng / Lạnh chìm:

Bước này kết hợp một số hành động:

Chèn diode: Diode được chèn vào vỏ.

Kết nối điện: Dây dẫn của diode tiếp xúc với các yếu tố dẫn điện trong vỏ.

Cắt: Các khách hàng dẫn của diode không còn cần cắt.

Bước 4: In laser:

Nhà ở được đánh dấu bằng thông tin xác định (ví dụ: "ABC-A") bằng cách sử dụng hệ thống in/khắc laser.

Bước 5: Lắp ráp tấm bìa:

Tấm bìa được gắn vào vỏ, bao quanh các thành phần bên trong.

1. Các nguyên liệu thô cần thiết cho việc sản xuất thiết bị này là: thân hộp âm trung tâm và các mô -đun tương ứng (ống), khối áp suất, cáp có đầu nối được cài đặt.

2. Thực hiện chức năng

Cho ăn tự động của thân hộp âm trung tâm. Tự động cho ăn mô -đun. Lắp ráp và tán xạ mô -đun với thân hộp. Kiểm tra hiệu suất điện của cơ thể trung gian, mã hóa. Tự động dỡ tải.

② (thân hộp tích cực và âm tính) Cáp thủ công, cáp tự động, lột cáp, hấp dẫn (với cảm biến áp suất), hàn, kiểm tra trực quan CCD, lắp đặt khối áp suất tự động, hàn siêu âm tự động, kiểm tra hiệu suất điện tự động, mã hóa tự động, tự động dỡ tải.

3. Yêu cầu thiết bị

Tất cả các bộ phận tiếp xúc với nguyên liệu thô phải được đánh bóng để đảm bảo rằng bề mặt của nguyên liệu thô không bị hư hỏng, bị trầy xước hoặc cạo.

Đảm bảo tỷ lệ nén dây đinh tán.

Hàn siêu âm của khối niêm phong có lực liên kết không dưới 350 N

Đo lường điện và tích hợp dữ liệu mã. ⑤c/t: 4 giây.

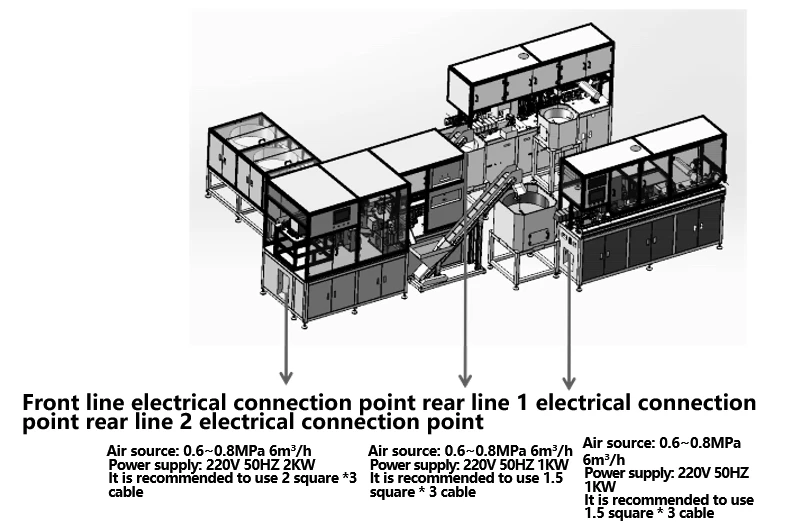

1. Dây chuyền sản xuất phù hợp để xử lý tự động cáp quang điện. Đường dây sản xuất chảy từ trái sang phải và có thể đạt được tước dây, uốn đầu cuối, phát hiện CCD, chuỗi kết nối, xoắn hạt, hộp ngã ba, phát hiện CCD

2. Đường kính dây áp dụng: 4mm²

3. Độ dài dòng: 15 0 mm -600 mm, dung sai ± 0,002 * l +1 mm;

4. Phạm vi độ dài vỏ: 1-9 mm;

5. Nhịp điệu sản xuất: lớn hơn hoặc bằng 4 giây;

6. Kích thước máy chủ: 1200 × 4000 × 2400mm

7. Hệ điều hành máy người: Giao diện màn hình có thể chạm vào rất đơn giản và rõ ràng, cho phép điều khiển nhanh hoạt động của máy. Tất cả các tham số có thể dễ dàng được đặt và lưu trữ, và các hướng dẫn hoạt động được hiển thị một cách trực quan và đơn giản thông qua hình ảnh. Nó đi kèm với chức năng bảo vệ mật khẩu 4- (với các quyền được chia thành toán tử, kiểm soát chất lượng, kỹ thuật viên và người quản lý), đèn lỗi và phối hợp mã lỗi để bảo trì, đạt được bảo trì dễ dàng và giảm chi phí;

8. Hầu hết các máy trạm sử dụng các sản phẩm trưởng thành để tích hợp để đảm bảo sự ổn định của sản phẩm;

9. Áp dụng hệ thống điều khiển động cơ servo để đảm bảo độ chính xác của sản phẩm;

10. Chương trình có thể lưu trữ tối đa 100 tệp và có thể được truy cập bằng cách chọn số chương trình. Máy chủ cơ sở dữ liệu thu thập dữ liệu sản xuất và tổ chức chất lượng cho dây chuyền sản xuất, giúp thuận tiện cho hệ thống trên (MES hoặc ERP) để trích xuất dữ liệu và truy tìm dữ liệu xử lý trong quá trình sản xuất sản phẩm thông qua mạng;
